Mapy w Pythonie
Jakiś czas temu pokazywałem jak w prosty sposób narysować mapę w R. Dzisiaj powtórzymy zadanie dla Pythona.
Skorzystamy z danych GUS na temat bezrobocia oraz liczby ludności (pomijając dokładność złożenia danych - interesuje nas rysowanie map, a nie analiza bezrobocia) oraz map z Głównego Urzędu Geodezji i Kartografii.
Jeśli potrzebujesz podobnych informacji jak zrobić to wszysto w R sprawdź na początek wszystko co jest w ramach tagu mapa
Skąd pobrać dane?
- Dane o liczbie ludności: Ludność / Stan ludności / Ludność wg grup wieku i płci w tzw. BDLu (czyli Banku Danych Lokalnych GUS) - bierzemy dane z 2018 roku (najnowsze pełne jakie są); Wiek = ogółem, Płeć = ogółem; wszystkie jednostki terytorialne. W wyniku klikania dostaniemy się do tabeli, którą ściągamy lokalnie poprzez Export / CSV - tablica wielowymiarowa.
- Dokładnie tak samo pozyskujemy dane o liczbie bezrobotnych: Rynek pracy / Bezrobocie rejestrowane / Bezrobotni zarejestrowani wg płci w gminach (znowu: ogółem, 2019 rok, wszystkie jednostki; pobieramy plik CSV dokładnie tak samo jak wyżej).
- Dane mapowe bierzemy z GUGiK - interesuje nas archiwum PRG – jednostki administracyjne (uwaga - to ma 375 MB!). To archiwum rozpakowujemy i (coś co ja robię, żeby później nie było problemów) zmieniamy nazwy plików tak, aby pozbyć się polskich znaków i wszystkie litery w nazwie były małe.
Przygotowanie danych z GUS
Ale zanim - potrzebne nam będzie kilka pakietów Pythona do dalszej pracy:`
import pandas as pd
import matplotlib.pyplot as plt
import geopandas as gpd
import folium
Mapy w Shapefile
Pobrane z BDLa pliki mają swoje nazwy, które są zależne od daty wygenerowania danych. Zapiszmy więc je w zmiennych, aby ewentualnie zmieniać je tylko w jednym miejscu:
dane_gus_ludnosc_file = 'LUDN_2137_CTAB_20200228102408.csv'
dane_gus_bezrobocie_file = 'RYNE_1944_CTAB_20200228102648.csv'
Teraz możemy wczytać i przejrzeć z grubsza te dane. Zaczniemy od ludności:
ludnosc_gus = pd.read_csv(dane_gus_ludnosc_file, delimiter=';')
ludnosc_gus.head()
## Kod Nazwa ogółem;ogółem;2018;[osoba] Unnamed: 3
## 0 0 POLSKA 38411148 NaN
## 1 200000 DOLNOŚLĄSKIE 2901225 NaN
## 2 201000 Powiat bolesławiecki 90200 NaN
## 3 201011 Bolesławiec (1) 38935 NaN
## 4 201022 Bolesławiec (2) 14626 NaN
Jest tutaj lekki bałagan. Ale co jest czym?
Kod- kolumna odpowiadająca za kod TERYT gminy, a tak na prawdę jest to TERC. Jeśli chociaż raz analizowałeś (lub -aś) dane geograficzne dotyczące Polski to na pewno to znasz. Będzie to klucz łączący dane z obszarami na mapie.Nazwa- nazwa regionu. W zależności od regionu będzie to nazwa gminy, powiatu albo województwa. Lub też POLSKA dla całego kraju. Do niczego nam to w sumie tutaj nie jest potrzebne.ogółem;ogółem;2018;[osoba]- to jest interesująca nas liczba, ale nazwa kolumny jest jakimś babolem. Tak to przychodzi z GUSu :(- ostatnia kolumna to śmieć (bo linie kończą się średnikiem nie wiedzieć czemu)
Zostawimy więc interesujące nas kolumny i zmienimy ich nazwy:
ludnosc_gus = ludnosc_gus.iloc[:, 0:3]
ludnosc_gus.columns = ['TERYT', 'Nazwa', 'Ludnosc']
ludnosc_gus.head()
## TERYT Nazwa Ludnosc
## 0 0 POLSKA 38411148
## 1 200000 DOLNOŚLĄSKIE 2901225
## 2 201000 Powiat bolesławiecki 90200
## 3 201011 Bolesławiec (1) 38935
## 4 201022 Bolesławiec (2) 14626
Mamy to czego chcieliśmy. Teraz ta sama operacja dla danych o bezrobociu:
bezrobocie_gus = pd.read_csv(dane_gus_bezrobocie_file, delimiter=';')
bezrobocie_gus.head()
## Kod Nazwa ogółem;2019;[osoba] Unnamed: 3
## 0 0 POLSKA 866374 NaN
## 1 200000 DOLNOŚLĄSKIE 56022 NaN
## 2 201000 Powiat bolesławiecki 1293 NaN
## 3 201011 Bolesławiec (1) 516 NaN
## 4 201022 Bolesławiec (2) 198 NaN
Pierwsze dwie kolumny znaczą to samo co w poprzednim zbiorze, trzecia to liczba zarejestrowanych bezrobotnych. Tym razem pozbędziemy się od razu kolumny z nazwą - nie będzie nam do niczego potrzebna, a sam TERYT wystarczy jako klucz łączący.
bezrobocie_gus = bezrobocie_gus.iloc[:, [0, 2]]
bezrobocie_gus.columns = ['TERYT', 'Bezrobotni']
bezrobocie_gus.head()
## TERYT Bezrobotni
## 0 0 866374
## 1 200000 56022
## 2 201000 1293
## 3 201011 516
## 4 201022 198
Kolejny krok to złączenie danych - w jednej tabeli będziemy trzymać informacje o ludności i liczbie bezrobotnych i na tej podstawie łatwo policzymy stopę bezrobocia.
Tutaj uwaga - wynik nie będzie poprawny metodologicznie. Dane o ludności mamy z połowy 2019 roku, a o bezrobociu - z końca lutego 2020. Liczba ludności mogła się zmienić przez te półtora roku. Druga rzecz - w liczbę ludności wchodzą też osoby, które nie są w wieku produkcyjnym, więc nie powinny być liczone. Ale ten drobny niuans pomijamy, bo naszym celem jest nauczyć się rysować mapę, a nie liczyć stopę bezrobocia. Oczywiście można w GUSie znaleźć dane o liczbie osób w wieku produkcyjnym - niestety nie będą one tak samo aktualne jak te związane z liczbą bezrobotnych. Ale przed nami narodowy spis powszechny, więc niedługo nowe dane o Polakach.
# łączymy dane ze sobą - tylko te kody TERYT, które istnieją w obu tabelach
dane_gus = pd.merge(ludnosc_gus, bezrobocie_gus, how='inner', on='TERYT')
# liczymy stopę bezrobocia w każdym z TERYTów:
dane_gus['Stopa_bezrobocia'] = 100* dane_gus['Bezrobotni'] / dane_gus['Ludnosc']
# 10 przykładowych wierszy:
dane_gus.sample(10)
## TERYT Nazwa ... Bezrobotni Stopa_bezrobocia
## 885 804043 Kożuchów (3) ... 396 2.466368
## 307 262000 Powiat m.Legnica ... 1908 1.912744
## 1673 1410032 Olszanka (2) ... 45 1.519757
## 361 405011 Golub-Dobrzyń (1) ... 627 4.964371
## 943 808064 Zbąszynek - miasto (4) ... 47 0.936069
## 1807 1419155 Wyszogród - obszar wiejski (5) ... 63 2.107728
## 3809 3027042 Kawęczyn (2) ... 70 1.344602
## 976 810073 Szprotawa (3) ... 593 2.851647
## 3804 3027011 Turek (1) ... 493 1.818584
## 968 810032 Brzeźnica (2) ... 79 2.099389
##
## [10 rows x 5 columns]
Wydawać się może, że to wszystko. Ale… poczekajmy ;)
Wczytanie mapy
Czas na wczytanie naszych danych geograficznych. Użyjemy dwóch map: podziału na gminy i podziału na województwa. Bo też narysujemy dwie mapki - dwoma sposobami! Ha, jaka niespodzianka :)
Zaczynamy od wczytania danych z Shapefile (taki format danych - to pobraliśmy z GUGiK):
# mapa z województwami:
mapa_woj = gpd.read_file('../map_data/wojewodztwa.shp')
mapa_woj.dtypes
## JPT_SJR_KO object
## JPT_KOD_JE object
## JPT_NAZWA_ object
## JPT_ORGAN_ object
## JPT_JOR_ID int64
## WERSJA_OD object
## WERSJA_DO object
## WAZNY_OD object
## WAZNY_DO object
## JPT_KOD__1 object
## JPT_NAZWA1 object
## JPT_ORGAN1 object
## JPT_WAZNA_ object
## ID_BUFORA_ float64
## ID_BUFORA1 float64
## ID_TECHNIC int64
## IIP_PRZEST object
## IIP_IDENTY object
## IIP_WERSJA object
## JPT_KJ_IIP object
## JPT_KJ_I_1 object
## JPT_KJ_I_2 object
## JPT_OPIS object
## JPT_SPS_KO object
## ID_BUFOR_1 int64
## JPT_ID int64
## JPT_KJ_I_3 object
## Shape_Leng float64
## Shape_Area float64
## geometry geometry
## dtype: object
# mapa z gminami:
mapa_gmn = gpd.read_file('../map_data/gminy.shp')
mapa_gmn.dtypes
## JPT_SJR_KO object
## JPT_KOD_JE object
## JPT_NAZWA_ object
## JPT_ORGAN_ object
## JPT_JOR_ID int64
## WERSJA_OD object
## WERSJA_DO object
## WAZNY_OD object
## WAZNY_DO object
## JPT_KOD__1 object
## JPT_NAZWA1 object
## JPT_ORGAN1 object
## JPT_WAZNA_ object
## ID_BUFORA_ float64
## ID_BUFORA1 float64
## ID_TECHNIC int64
## IIP_PRZEST object
## IIP_IDENTY object
## IIP_WERSJA object
## JPT_KJ_IIP object
## JPT_KJ_I_1 object
## JPT_KJ_I_2 object
## JPT_OPIS object
## JPT_SPS_KO object
## ID_BUFOR_1 int64
## JPT_ID int64
## JPT_KJ_I_3 object
## Shape_Leng float64
## Shape_Area float64
## geometry geometry
## dtype: object
Co my tutaj mamy? Dużo różnych kolumn, ale interesują nas tak naprawdę tylko dwie: JPT_KOD_JE oraz geometry. Pierwsza to po prostu kod TERYT, a druga opisuje kształt obszaru. Zostawmy więc sobie tylko te dwie kolumny i zobaczmy jak wyglądają dane:
mapa_woj = mapa_woj[['JPT_KOD_JE', "geometry"]]
mapa_gmn = mapa_gmn[['JPT_KOD_JE', "geometry"]]
mapa_gmn.head()
## JPT_KOD_JE geometry
## 0 1203022 POLYGON ((19.43443 50.02313, 19.43409 50.02316...
## 1 1204042 POLYGON ((20.92531 50.24308, 20.92531 50.24308...
## 2 2010082 POLYGON ((22.60796 52.51705, 22.60798 52.51711...
## 3 0222033 POLYGON ((16.49835 51.22612, 16.49692 51.22615...
## 4 0223022 POLYGON ((17.24961 51.10001, 17.24918 51.10003...
Proszę zwrócić uwagę, że kody TERYT (dla gmin) mają wiodące zero i zawsze jest to 7 cyfr. W danych z GUS pandas potraktował tę kolumnę jako liczbę i obciął nam wiodące zera. Można o to zadbać na poziomie wczytywania danych (odpowiednia wartość parametru dtype dla pd.read_csv()) ale trzeba znać listę kolumn.
Zamiast tego zrobimy korektę w naszych danych przy okazji wyłuskując kod TERYT województwa z kodu gminy:
# kod ma być stringiem o stałejdługości (dodanie wiodących zer)
dane_gus['TERYT_gmn'] = dane_gus.TERYT.apply(lambda x: '0'+str(x) if len(str(x)) < 7 else str(x))
# TERYT województwa
dane_gus['TERYT_woj'] = dane_gus.TERYT_gmn.apply(lambda s: s[:2])
dane_gus.head()
## TERYT Nazwa Ludnosc ... Stopa_bezrobocia TERYT_gmn TERYT_woj
## 0 0 POLSKA 38411148 ... 2.255527 00 00
## 1 200000 DOLNOŚLĄSKIE 2901225 ... 1.930977 0200000 02
## 2 201000 Powiat bolesławiecki 90200 ... 1.433481 0201000 02
## 3 201011 Bolesławiec (1) 38935 ... 1.325286 0201011 02
## 4 201022 Bolesławiec (2) 14626 ... 1.353754 0201022 02
##
## [5 rows x 7 columns]
Jeszcze przydałoby się usunąć agregaty do poziomu powiatów oraz informację dla całego kraju. Rozdzielimy też tabelę na dane o gminach i województwach.
Powiat charakteryzuje się tym, że ostatnie 3 cyfry w kodzie TERYT to zera, zaś w przypadku województwa - to ostatnie 5 cyfr jest zerami. Zadanie więc dość proste:
# usuwamy wiersz dla całego kraju:
dane_gus = dane_gus[dane_gus['TERYT'] != '0']
# wybieramy same województwa - 00000 na końcu
dane_gus_woj = dane_gus[dane_gus.TERYT_gmn.str[2:7] == '00000']
dane_gus_woj
## TERYT Nazwa ... TERYT_gmn TERYT_woj
## 1 200000 DOLNOŚLĄSKIE ... 0200000 02
## 313 400000 KUJAWSKO-POMORSKIE ... 0400000 04
## 551 600000 LUBELSKIE ... 0600000 06
## 845 800000 LUBUSKIE ... 0800000 08
## 1010 1000000 ŁÓDZKIE ... 1000000 10
## 1264 1200000 MAŁOPOLSKIE ... 1200000 12
## 1562 1400000 MAZOWIECKIE ... 1400000 14
## 2022 1600000 OPOLSKIE ... 1600000 16
## 2172 1800000 PODKARPACKIE ... 1800000 18
## 2428 2000000 PODLASKIE ... 2000000 20
## 2618 2200000 POMORSKIE ... 2200000 22
## 2802 2400000 ŚLĄSKIE ... 2400000 24
## 3050 2600000 ŚWIĘTOKRZYSKIE ... 2600000 26
## 3221 2800000 WARMIŃSKO-MAZURSKIE ... 2800000 28
## 3424 3000000 WIELKOPOLSKIE ... 3000000 30
## 3872 3200000 ZACHODNIOPOMORSKIE ... 3200000 32
##
## [16 rows x 7 columns]
# wybieramy same gminy - 00000 na końcu
dane_gus_gmn = dane_gus[dane_gus.TERYT_gmn.str[4:7] != '000']
dane_gus_gmn
## TERYT Nazwa ... TERYT_gmn TERYT_woj
## 0 0 POLSKA ... 00 00
## 3 201011 Bolesławiec (1) ... 0201011 02
## 4 201022 Bolesławiec (2) ... 0201022 02
## 5 201032 Gromadka (2) ... 0201032 02
## 6 201043 Nowogrodziec (3) ... 0201043 02
## ... ... ... ... ... ...
## 4109 3218054 Węgorzyno - miasto (4) ... 3218054 32
## 4110 3218055 Węgorzyno - obszar wiejski (5) ... 3218055 32
## 4112 3261011 Koszalin (1) ... 3261011 32
## 4114 3262011 Szczecin (1) ... 3262011 32
## 4116 3263011 Świnoujście (1) ... 3263011 32
##
## [3721 rows x 7 columns]
Narysowanie mapy - matplotlib
To teraz najciekawsze - rysujemy wreszcie mapę.
Pierwsze podejście to użycie standardowego matplotlib. Aby tego dokonać znowu musimy połączyć dane do jednego data frame’a. Zajmijmy się województwami.
# łączymy tabelę opisującą kształt województw z danymi o bezrobosiu w województwach
dane_mapa_woj = pd.merge(mapa_woj, dane_gus_woj, how='left', left_on='JPT_KOD_JE', right_on='TERYT_woj')
dane_mapa_woj
## JPT_KOD_JE ... TERYT_woj
## 0 24 ... 24
## 1 16 ... 16
## 2 30 ... 30
## 3 32 ... 32
## 4 26 ... 26
## 5 04 ... 04
## 6 20 ... 20
## 7 02 ... 02
## 8 18 ... 18
## 9 12 ... 12
## 10 22 ... 22
## 11 28 ... 28
## 12 10 ... 10
## 13 14 ... 14
## 14 06 ... 06
## 15 08 ... 08
##
## [16 rows x 9 columns]
## rysujemy mapkę:
# wielkość naszego obrazka
fig, ax = plt.subplots(1, figsize = (8,8))
# rysowanie mapy
dane_mapa_woj.plot(column='Stopa_bezrobocia', ax=ax, cmap='YlOrRd', linewidth=0.8, edgecolor='gray')
# usuwamy osie
ax.axis('off')
# pokazujemy obrazek
plt.show()

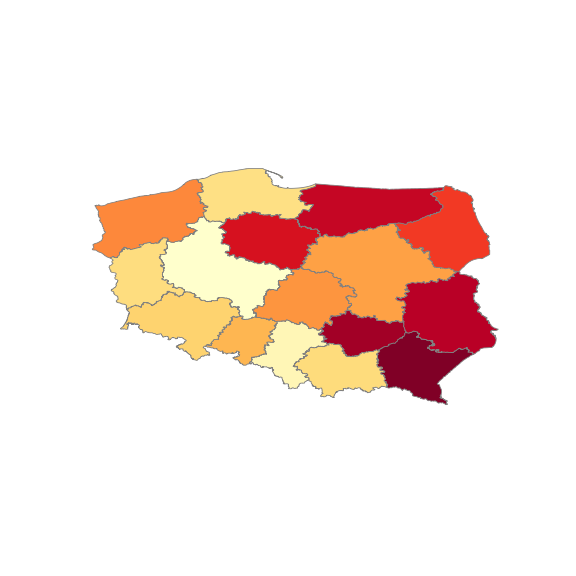

Wyszło jakoś, chociaż kształt Polski jest spłaszczony. Odpowiada za to kodowanie współrzędnych w plikach z GUGiK. Dane o współrzędnych trzeba nieco przekonwertować (było trochę googlania za wartością EPSG, macie gotowy efekt poniżej) Zróbmy to i powtórzmy operację rysowania:
dane_mapa_woj = dane_mapa_woj.to_crs(epsg=2180)
fig, ax = plt.subplots(1, figsize = (8,8))
dane_mapa_woj.plot(column='Stopa_bezrobocia', ax=ax, cmap='YlOrRd', linewidth=0.8, edgecolor='gray')
ax.axis('off')
plt.show()

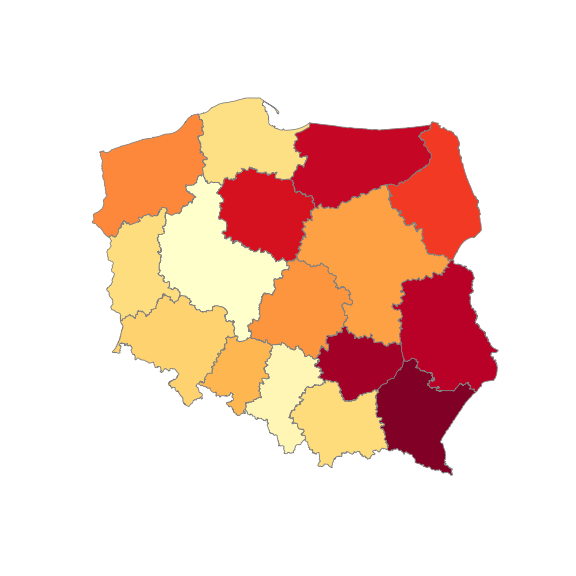

Od razu lepiej!
Narysowanie mapy - Folium
A gdyby tak zrobić mapę interaktywną? Taką, którą można przesuwać i skalować? Do tego użyjemy pakietu Folium oraz danych na poziomie gmin.
Jednak Folium potrzebuje danych o obszarach w formacie GeoJSON, zatem musimy je odpowiednio przygotować.
Uproszczenie kształtu
W pierwszej kolejności uprościmy (zaokrąglimy) dane mapowe, aby nie zajmowały zbyt wiele miejsca. Będzie to miało wpływ na niedokładność kształtów gmin.
# uproszczenie geometrii
mapa_gmn.geometry = mapa_gmn.geometry.simplify(0.005) # mniejsza wartosc = bardziej dokładnie
# dane do GeOJSON na potrzeby Folium
gmn_geoPath = mapa_gmn.to_json()
Teraz już możemy rysować naszą mapkę:
# 52,19 to w przybliżeniu środek mapy w postaci lat,long
mapa = folium.Map([52, 19], zoom_start=6)
folium.Choropleth(geo_data=gmn_geoPath, # GeJSON z danymi geograficznymi obszarów
data=dane_gus_gmn, # data frame z danymi do pokazania
columns=['TERYT_gmn', 'Stopa_bezrobocia'], # kolumna z kluczem, kolumna z wartościami
key_on='feature.properties.JPT_KOD_JE', # gdzie jests klucz w GeoJSON?
fill_color='YlOrRd',
fill_opacity=0.7,
line_opacity=0.2,
legend_name="Stopa bezrobocia w gminie").add_to(mapa)
# zapisanie utworzonej mapy do pliku HTML
mapa.save(outfile = 'bezrobocie_gminy.html')
# pokazujemy mapę
mapa
Tu powinna być mapa.
Przy dużym zoomie widać, że granice gmin się ze sobą nie stykają - to wynik uproszczenia geometrii. Bez tego kroku powinno wszystko do siebie pasować.
Jeśli potrzebujesz podobnych informacji jak zrobić to wszysto w R sprawdź na początek tekst Mapy, mapy raz jeszcze oraz wszystko co jest w ramach tagu mapa
Ale widać też coś innego - niektóre z gmin są szare. Dlaczego? Ponieważ brakuje dla nich danych. To z kolei wynika z rozbieżności pomiędzy kodami TERYT w danych geograficznych z GUGiK oraz danych o bezrobociu z GUS. Najczęściej chodzi o to, że w GUS są bardziej aktualne dane uwzględniające na przykład zmianę charakteru gminy (ostatnia cyfra w kodzie TERYT) z wiejskiej na miejską lub odwrotnie. Podobny problem można spotkać w przypadku Warszawy - dane mapowe traktują ją jako całość, a dane w GUS często odnoszą się do każdej z dzielnic (i tym samym gmin) oddzielnie.
Jak z tym sobie poradzić? Najprościej byłoby nie przejmować się ostatnią cyfrą w kodzie TERYT. Wówczas trzeba wykonać dwa ruchy wyprzedzające:
- obciąć kod TERYT do 6 cyfr i agregować dane do tak powstałych kodów - dla danych np. z GUS. To dość proste przekształcenie w Pandas
- zrobić dokładnie to samo dla danych mapowych - tutaj agregacja jest nieco trudniejsza (obliczeniowo), ale dokumentacja wyjaśnia co i jak
Problemem jaki się wówczas pojawi będzie brak różnicy dla obszarów, gdzie jedną z gmin jest miasto (lub większa wieś), a drugą - teren wokół niego.
Mam nadzieję, że dzisiaj zdobyta wiedza na coś Ci się przyda. Wiedza za darmo, ale zawsze możesz postawić witrualną kawę.
