Nowa Europa (według k-means)

Czy granice państw europejskich są wyznaczone poprawnie? Jak wyglądałyby gdyby użyć algorytmów?

Tak zrobimy - sprawdzimy jak algorytm k-średnich “rozdzieli” na poszczególne kraje miasta biorąc pod uwagę ich położenie geograficzne. I zobaczymy co się stanie jak w Europie będzie mniej państw (oczywiście hipotetycznie, oczywiście na podstawie algorytmu, a nie wojny o ziemię). Trochę o algorytmach pisałem już wcześniej, tutaj użyjemy najprostszego z algorytmów - k-średnich. Metoda będzie prosta - dla każdego miasta znajdziemy jego współrzędne, później na podstawie współrzędnych dokonamy klasyfikacji do nowych grup. Na początek tej samej ilości grup (państw) jaką mamy obecnie - sprawdzimy czy granice są “odpowiednie”. Później będziemy zmniejszać ilość “nowych państw”.

Przygotowanie danych

Najtrudniejszym zadaniem okazało się znalezienie dużej listy europejskich miast. Im ich więcej tym lepsze będziemy mieć wyniki. Z pomocą przychodzi Wikipedia, gdzie taka lista istnieje - z niej skorzystamy. Pobieramy dane z Wiki:

library(rvest)
library(dplyr)
library(ggplot2)
library(ggmap)

# tabelka z wikipedii
wiki_page <- read_html("https://en.wikipedia.org/wiki/List_of_cities_in_the_European_Union_by_population_within_city_limits")
EU_cities <- wiki_page %>% html_node("table") %>% html_table()

# interesują nast tylko dwie kolumny - nazwa miasta i kraju
EU_cities <- EU_cities[, 2:3]

# usuwamy śmieci z nazw
EU_cities <- EU_cities %>%
   rename(City = City, Country = State) %>%
   mutate(City = gsub("\\[.+\\]", "", City)) %>%
   mutate(City = gsub("^[[:blank:]]", "", City)) %>%
   mutate(City = gsub("[[:blank:]]$", "", City)) %>%
   mutate(Country = gsub("^[[:blank:]]", "", Country)) %>%
   mutate(Country = gsub("[[:blank:]]$", "", Country))

Dzięki Google Maps API (za pośrednictwem ggmap() z pakietu ggmap) znajdziemy współrzędnie miasta. Tym razem nie w pętli, a z wykorzystaniem funkcji z rodziny apply. Te współrzędne scalimy z nazwami miast w jedną tabelę.

# współrzędne z GoogleMaps
GetLongLat <- function(string) {
   t <- geocode(string)
   return(c(t["lon"], t["lat"]))
}
EU_cities_cord <- t(sapply(paste(EU_cities$City, EU_cities$Country, sep = ", "), GetLongLat))

# złącz dane z nazwami miast
EU_cities_cord <- as.data.frame(EU_cities_cord)
EU_cities <- cbind(EU_cities, EU_cities_cord)

EU_cities$lon <- as.numeric(EU_cities$lon)
EU_cities$lat <- as.numeric(EU_cities$lat)

Tym sposobem mamy trochę danych. Trochę to mało, więc wykorzystałem listę miast znalezioną na stronie CityMayors - jest ich tam o wiele więcej. Operację wyszukiwania współrzędnych wykonałem identycznie, wcześniej dane ze strony obrobiłem w excelu. Po znalezieniu współrzędnych i usunięciu tych miast, dla których danych nie udało się znaleźć mamy 822 rekordów z miastami. Całkiem sporo. Fajnie byłoby mieć tak po 100-200 dla każdego kraju (ale pamiętać należy o ograniczeniach w liczbie zapytań do Google Maps API na dobę!).

Państwa Europy

Możemy narysować sobie mapkę tych miast. Żeby było łatwiej przyporządkować miasto do państwa przydałyby się kontury państw. Te znajdziemy w bibliotece rworldmap.

library(rworldmap)

# mapa świata
worldMap <- getMap()

# tylko Europa
EU_map <- worldMap[which(worldMap$REGION=="Europe"), ]

# spatial -> data.frame
EU_map <- fortify(EU_map)

# wykluczamy Grenlandię i okolice Izraela (dlaczego to jest w Europie?)
EU_map <- EU_map %>%
   filter(!id %in% c("Greenland", "Israel", "West Bank", "Gaza"))

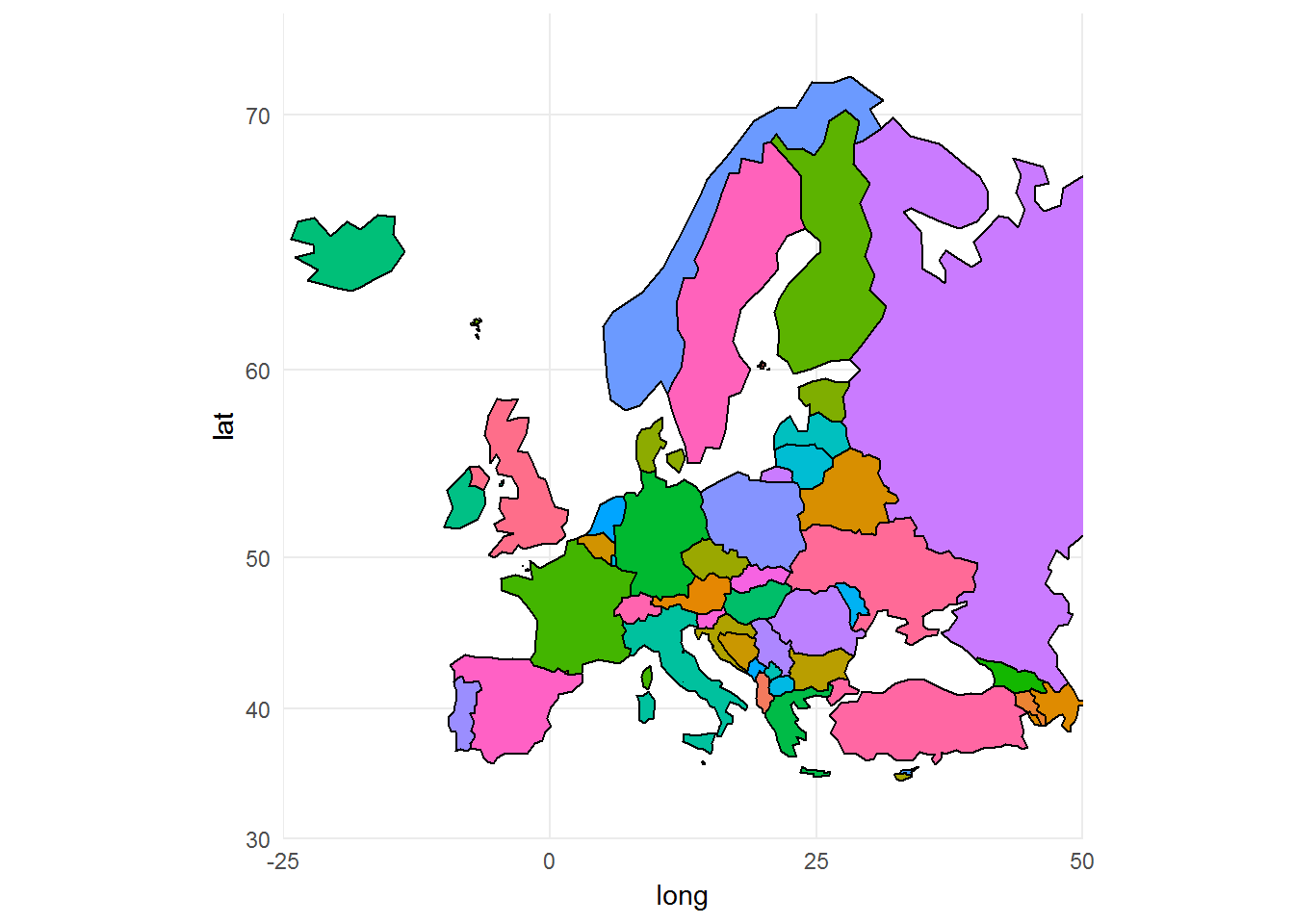

Tak wygląda pusta mapa Europy z zaznaczonymi poszczególnymi państwami:

ggplot(EU_map) +
   geom_polygon(aes(long, lat, group=group, fill=id), color="black") +
   coord_map(xlim = c(-25, 50),  ylim = c(30, 73)) +
   theme_minimal() +
   theme(legend.position = "none")

Zaznaczmy na niej miasta - oczywiście jako kolejna warstwa (geom_point).

p_before <- ggplot() +
   geom_polygon(data = EU_map, aes(long, lat, group=group),
                fill=NA, color="black") +
   geom_point(data = EU_cities, aes(lon, lat, color=Country, l1=City)) +
   scale_color_manual(values = rainbow(length(unique(EU_cities$Country)))) +
   coord_map(xlim = c(-25, 50),  ylim = c(30, 73)) +
   theme_void() +
   theme(legend.position = "none")

Dla uważnych czytelników kodu - nie ma czegoś takiego jak parametr l1, ale przyda nam się on w “dymkach” w mapce interaktywnej, wykonanej z użyciem pakietu plotly i wbudowanych weń bibliotek JavaScript. Polecam zapoznanie się z plot.ly, nie tylko w związku z R. Do interaktywnych wykresów jak znalazł. Do map warto jeszcze poznać leaflet.

Miasta Europy

library(plotly)

ggplotly(p_before)

  Najedź myszą na poszczególne punkty na mapie powyżej. Bajer, co? Jedną linijką kodu w R.

Nowa Europa

Czas na zdefiniowanie granic Europy na nowo. Na początek - niech “nowych” państw będzie tyle ile mamy obecnie (czyli 29).

# ile państw?
k_means <- length(unique(EU_cities$Country))

# klasyfikacja k-means na podstawie współrzędnych
EU_cities$Country_knn <- kmeans(EU_cities[,3:4], k_means)$cluster

# as.factor() żeby skala kolorów była kategoryczna a nie ciągła
EU_cities$Country_knn <- as.factor(EU_cities$Country_knn)

Już właściwie mamy co trzeba. Ale spróbujmy “nowym krajom” nadać jakieś nazwy. Dla uproszczenia - na podstawie obecnych nazw. Metoda jest następująca:

• podziel miasta na grupy według “nowych krajów”
• do którego ze starych krajów należy ich najwięcej w ramach grupy?
• taką nazwę nadaj nowemu krajowi (grupie)

Wynik takiego działania znajdzie się w tabeli tmp, którą później dołączamy do tabelki z oryginalnymi danymi miast.

tmp <- EU_cities %>%
   group_by(Country_knn, Country) %>%
   summarise(n=n()) %>%
   ungroup() %>%
   group_by(Country_knn) %>%
   mutate(p=n/sum(n)) %>%
   mutate(Country_knn_name=ifelse(p==max(p), Country, "")) %>%
   ungroup() %>%
   select(Country_knn, Country_knn_name) %>%
   filter(Country_knn_name!="") %>%
   unique()

EU_cities_knn <- left_join(EU_cities, tmp, by="Country_knn")

Teraz już możemy narysować wynik. I znowu - l1 i l2 służą tylko dla dymków wyplutych przez plotly.

p_after <- ggplot() +
   geom_polygon(data = EU_map, aes(long, lat, group=group),
                fill = NA, color = "black") +
   geom_point(data = EU_cities_knn, aes(lon, lat, color=Country_knn,
                                      l1=City, l2=Country_knn_name)) +
   scale_color_manual(values = rainbow(k_means)) +
   coord_map(xlim = c(-25, 50),  ylim = c(30, 73)) +
   theme_void() +
   theme(legend.position = "none")

ggplotly(p_after)

  I co widzimy?

• większe kraje - Niemcy, Francja, Hiszpania czy Wielka Brytania - zostały podzielone na kilka grup
• nieco mniejsze - na dwie - tak jest z Włochami
• Turcja zagarnęła Grecję, Półwysep Skandynawski podzielił się pomiędzy Norwegię i Finlandię
• Polska rozdzielona jest (linią Konin - Kielce - Przemyśl) na dwie części: północno-wschodnią z - uwaga, uwaga - Wilnem, oraz południową - aż po Wiedeń, Zagrzeb i Timisoarę. Nasze zachodnie ziemie (Szczecin, Poznań, Koszalin) przynależą do Niemiec. Widać zabory!

Nowa Europa - 15 państw

Teraz to samo zrobimy dla mniejszej liczby “nowych państw”. Zamiast 29 weźmy na przykład 15. Aby uzyskać poniższy wynik wystarczy wykonać ostatnie trzy bloki kodu zmieniając jedynie wartość zmiennej k_means.   W takim układzie (w porównaniu do wersji powyżej, nie aktualnej):

• Niemcy wchodzą na północ i właściwie likwidują Norwegię
• Finlandia odbija nam Wilno i okolice, Włosi Zagrzeb, ale nadal sięgamy daleko na południe
• Rumunia zajmuje Turkom tereny Grecji
• na Wyspach Brytyjskich Anglicy biorą wszystko, zajmując jeszcze dodatkowo francuski kawałek na kontynencie

Nowa Europa - 5 państw

No to jeszcze podział na pięć państw:   Wynik takiego podziału kontynentu pokazuje trochę historycznie mocne państwa:

• Anglicy - biorący całe Wyspy, pół Francji, całe Niderlandy
• Hiszpanie - biorący cały półwysep Iberyjski
• Niemcy - cały środek Europy, od Morza Północnego do Śródziemnego, z całymi właściwie Aplami. Mi przypomina to obszar faszyzmu - Hitlera i Mussoliniego przed drugą wojną światową…
• Turcy biorą Bałkany, Grecję i zatrzymują się gdzieś w Transylwanii, zatrzymani przez nas (ponownie ;)
• Polska zagarnia całą Europę środkowo-wschodnią i prawie cały Półwysep Skandynawski. Taki odwet za potop szwedzki ;)

Nowa Europa - Wschodnia i Zachodnia

I na koniec - rozbiór Europy na dwie części (trochę jak Wschód i Zachód) - czy tak wyjdzie?   Granica w połowie, co nie dziwi (połowa miast ma bliżej do środka na wschodzie, druga - na zachodzie), bo algorytm jest jednak prymitywny. Ciekawe jest tylko to, że ta wschodnia część została przypisana do Polski.

Trochę wyjaśnienia

Dlaczego wyszło tak, a nie inaczej? Dlaczego Polska tak dominuje mapę, skoro jesteśmy takim małym krajem (jakby nie było tak jest)? Przyczyna leży oczywiście tylko i wyłącznie w algorytmie. W danych posiadamy stosunkowo dużo miast (pierwsza 10 państw wg liczby miast):

A jeśli weźmiemy tylko wschodnią część (od 15 południka na wschód) to już w ogóle dominujemy (pierwsza 5 państw):

Algorytm szuka punktów skupienia - im więcej więc punktów w jednym obszarze tym większa szansa, że tam będzie punkt skupienia. A później - wkoło tego punktu zbierane są najbliższe punkty i tak powstaje przypisanie do odpowiedniej klasy. Dlatego ważne jest, aby wybrane punkty źródłowe były mniej więcej równomiernie rozłożone i najlepiej gdyby było ich tyle samo w każdej ze źródłowych klas. Tutaj tego nie mamy. Mamy “nadreprezentację” Wielkiej Brytanii, Niemiec. Dużo blisko położonych miast w Hiszpanii, Polsce, we Włoszech czy Niderlandach. Jak widać “wygrywały” państwa “gęsto upakowane” miastami. Ale przynać należy, że eksperyment jest ciekawy. Troszeczkę (delikatnie i na siłę) pokazuje też historyczne losy kontynentu. Ktoś powiedział, że matematyka nie jest ciekawa? Że jest nieprzydatna? Nawet historyk czy geograf może zobaczyć, że jest uniwersalna.
